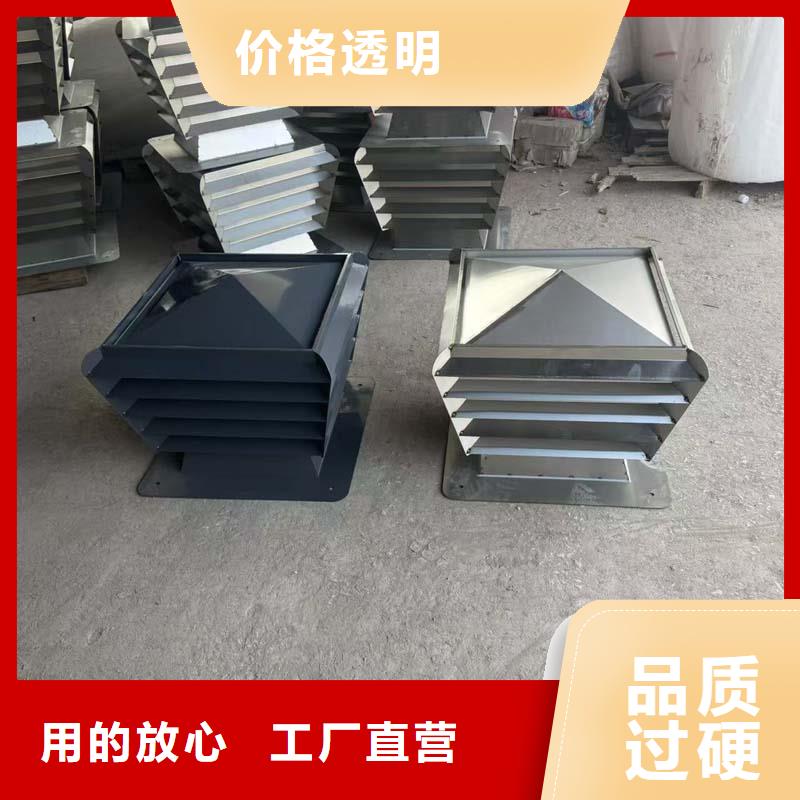

2025百叶 A系列 无动力 出屋面风帽采用四叉形组合可调节装配式结构为固定式防倒灌风帽，其出风口面积为进风口面积的2.5倍，阻力小；每个出风口喉部设置了 高度的挡风板,可防止室外风倒灌，并具有避风、当地防雨雪效果。E系列排气道系统根据流体力学的基本原理设计，系统采用的油气分离的防火止回阀可以将厨房的油烟进行油和气物理分离，将油烟中的废油分离，不直接排放到室外，提高城市空气质量；该系列的防火止回阀采用重力控制关闭，不受断电、当地高温下弹簧失灵等因素影响:保证了防火功能的有效性，当发生火灾时，能自动封堵火灾层排气口，阻止烟气互串和蔓延，起到防火的作用。该排气道系统主要技术特点:1. 油气分离防火止回阀，采用金属材料制造，是保证住宅厨房和卫生间排出的气体按照正确方向进入排气道的装置，并进行油气物理分离，防止油烟倒灌。2.下设可卸式集油杯，可定期清洗。3.当发生火灾时,厨房排气温度达到150℃或卫生间排气温度达到70℃，易熔片断开，防火板受重力会迅速关闭，并完全封住火灾层的进风口，起到防火隔断的作用。

2025百叶 A系列 无动力 成品风帽安装说明：1风帽应根据所选排气道的种类和型号，采用配套的成品，根据企业的安装说明进行安装。2出屋面处排气道洞口尺寸长和宽，根据所选排气道系统对应楼板预留孔洞的尺寸确定。坡屋面的排气道伸出高度,应符合下列规定：1. 排气道中心线距离屋脊小于1.50m时，应高出屋脊0.6m.2排气道中心线距屋脊1.50-3.0m时，应高于屋脊，且伸出屋面高度不得小于0.6m米3. 排气道中心线距屋脊大于3.om时,其顶部同屋脊的连接同水平线之间的夹角不应大于10度，且伸出屋面高度不得小于0.6。4. 出屋面部分外保温按工程设计。止回式风帽简介国标图集：12j201建筑标准设计图集-H21页，及其他各地方图集止回式风帽可绕垂直轴360度旋转，在外界风力作用下或管道内往外排风时，出风口旋转至背风方向形成负压产生抽力，故可防止回风，同时起到助排风作用。
