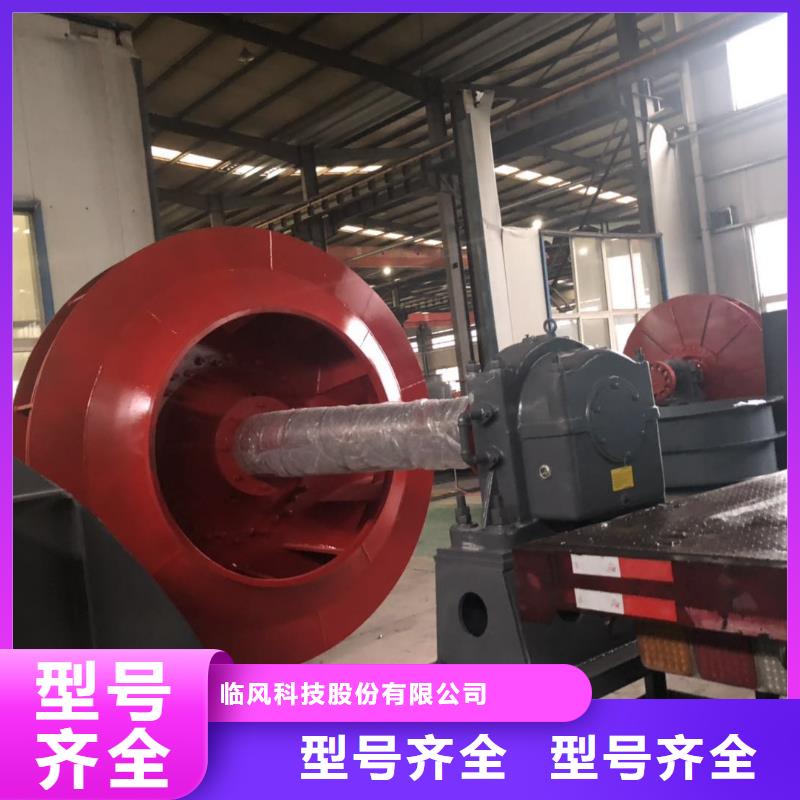

大连晋兰店 稀释风机 1、风机的用途 ???? TX28-04型高压离心通风机，一般用于锻冶炉及高压强制通风，亦可用于输送物料、空气及无腐蚀性、不自燃、不易爆、不易挥发、不含粘性物质之气体。介质温度一般不超过50℃， 不超过80℃，介质中所含尘土及硬质颗粒物不大于150mg/m3。 2、风机的型式 ?? （1）本风机均为单吸入，通常有№ 4、4.5、5、5.2、5.6、6.4、7.1、8、9、10、11.2、12.5、14、16，共14个机号。 （2）风机通常制成右旋和左旋两种型式，从电动机一端正视风机，如叶轮顺时针旋转称为顺时针旋转风机，以“顺”表示，逆时针旋转，称为逆时针旋转风机，以“逆”表示。 （3）风机的出口位置以机壳的出口角度表示，“左”、“右”风机机壳制成0度、45度、90度、135度、180度、225度。 （4）风机的传动方式均为A、D式传动一种。 3、风机的结构 ?? ?TX28-04风机主要由叶轮、机壳、盖板（进风口）、传动组、整体支架等组成。 ???? （1）叶轮：TX28-04型风机为16片叶片，属前弯型。叶轮扩压器外缘 圆周线速度不得超过140m/s，叶轮成形后，经静、动平衡校正，运转平稳。 ???? （2）机壳：用普通钢板焊接成蜗壳形整体。 ???? （3）盖板（进风口）：收敛式流线型的进风口制成整体结构，用螺栓固定在前盖板上。 ???? （4）传动组：由主轴、轴承箱、联轴器等组成。主轴由优质钢制成，轴承箱整体结构。采用滚动轴承42616、316，滚动轴承用L-AN46机械油（或32＃机械油）润滑。 （5）整体支架：钢板焊接，与机壳连成整体式结构，保证了机壳与支架及主轴与密封的间隙配合情况，使风机运转更加稳定可靠。 4、性能与选择 TX28-04-5.6A风机的性能及其曲线见附表 5、风机的外型及基础 TX28-04-5.6A风机外型及基础见附图 山东临风科技股份 孙成利
