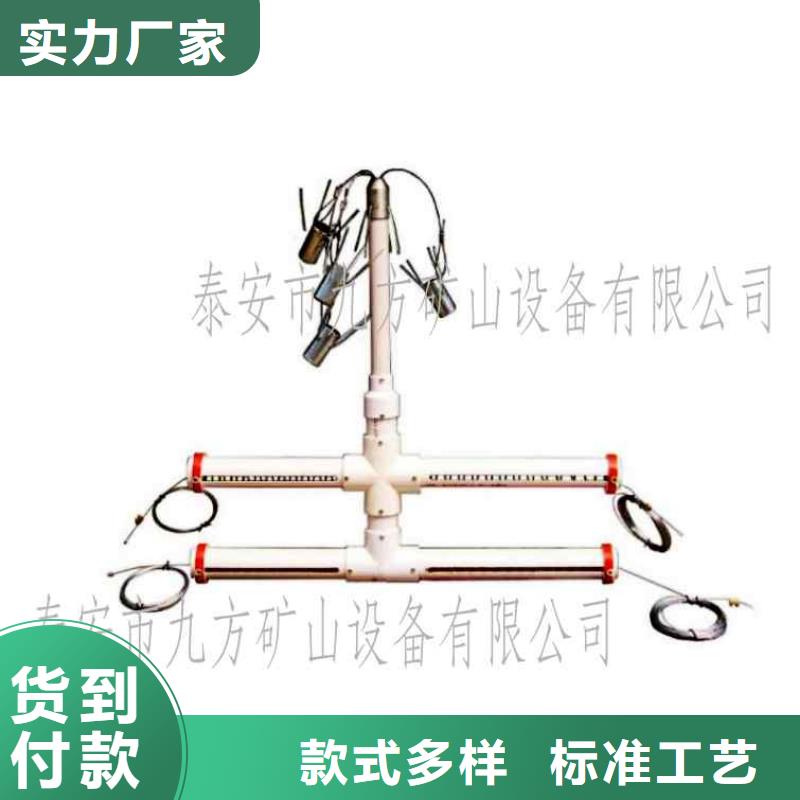

顶底板移近量和巷道内部及表面收敛量仪器 九方矿山 YUD300顶板位移监测仪、 LBY-2T顶板离层仪、 DLZ-II顶板离层指示仪、 KGE30B顶板离层指示仪、九方牌ACLY-2顶板离层检测仪、 DW-4多点位移计 、 DW-3型顶板离层仪、DSB-1顶板下沉速度报警检测仪、 泰安市九方矿山设备有限公司生产的顶板离层仪是监测煤矿顶板岩层分离时所产生位移量的仪器，能监测顶板离层 位移 下沉顶板事故。仪器精度高，显示直观，成本低、安装简单、观测省时省力。为煤矿工程人员和检测工作人员提供知道锚杆的长度、抗拉强度，了解所使用锚杆、锚索的合理性、经济性而需要的依据。

顶板离层仪安装方法泰安市九方矿山设备有限公司 安设位置:沿煤顶板掘进每隔10m安设一台顶板离层仪，临近采空区掘进每隔5m安设一台顶板离层仪，位置误差不超过1m;顶板离层仪安装在巷道正中位置，误差不超0.3m;对于断层及围岩破碎带、应力集中地段、巷道交叉点等巷道必须补打顶板离层仪。 用锚杆钻机打眼，钻头采用规格为Φ30mm至Φ42mm的合金钢钻头和中空六棱钎子。打眼前先敲帮问顶，仔细检查顶部岩石情况，找掉活矸、危岩，确认后方可开始工作。眼的位置要准确，垂直巷道顶板，保证顶板离层仪测绳自然，根据该地点附近锚索的锚入深度施工一个钻孔，钻孔深度比该地点锚索锚入深度深1m。 用锚索将深部基点锚固器推入孔中直至设计位置(与锚索长度相同)，抽出锚索后，手拉一下钢丝绳，确认锚固器已锚固牢固，然后再将浅基点锚固器推入孔中设计位置(与锚杆长度相同)，抽出锚索索绳后，手拉一下钢丝绳，确认锚固器已锚固牢固。 将离层仪白色PVC套管推入孔中，确认固定在PVC套管下端的紧贴顶板。 对准刻度:将两测点指示刻度尺与红色套管一端对齐，将绳卡死，并截去多余钢丝绳。
