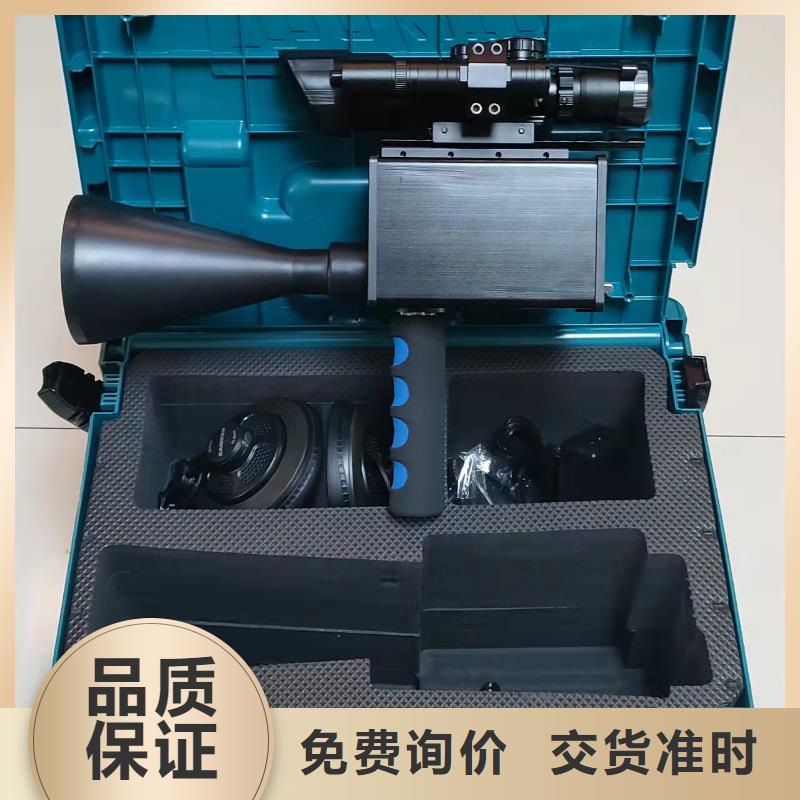

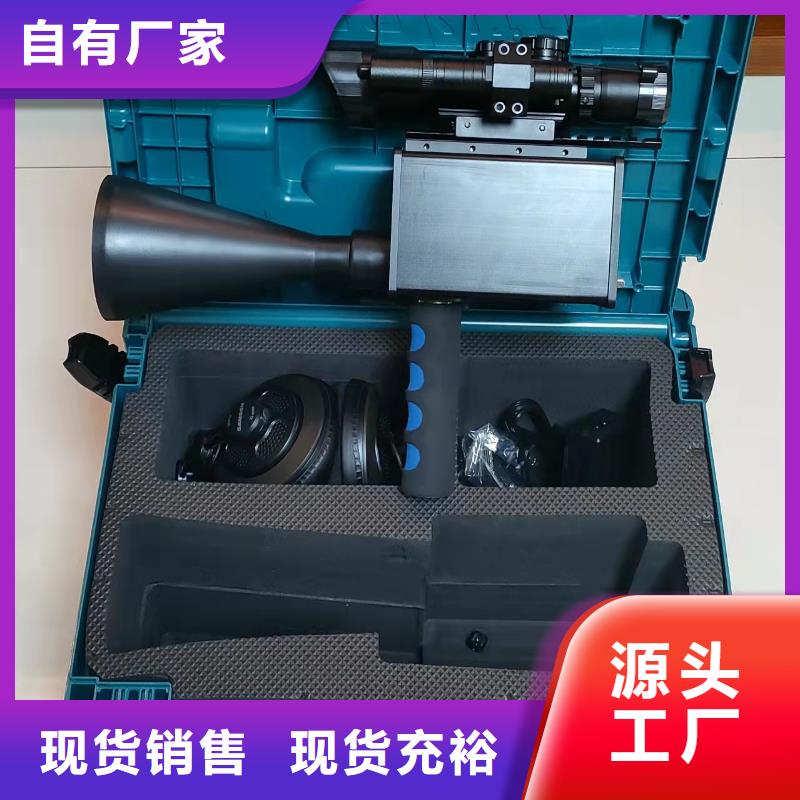

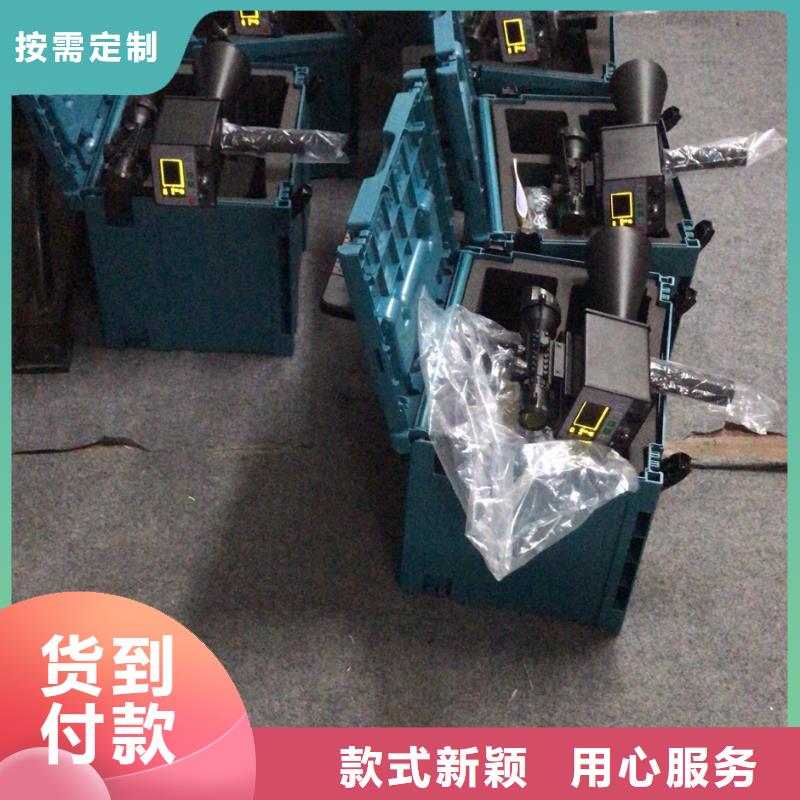

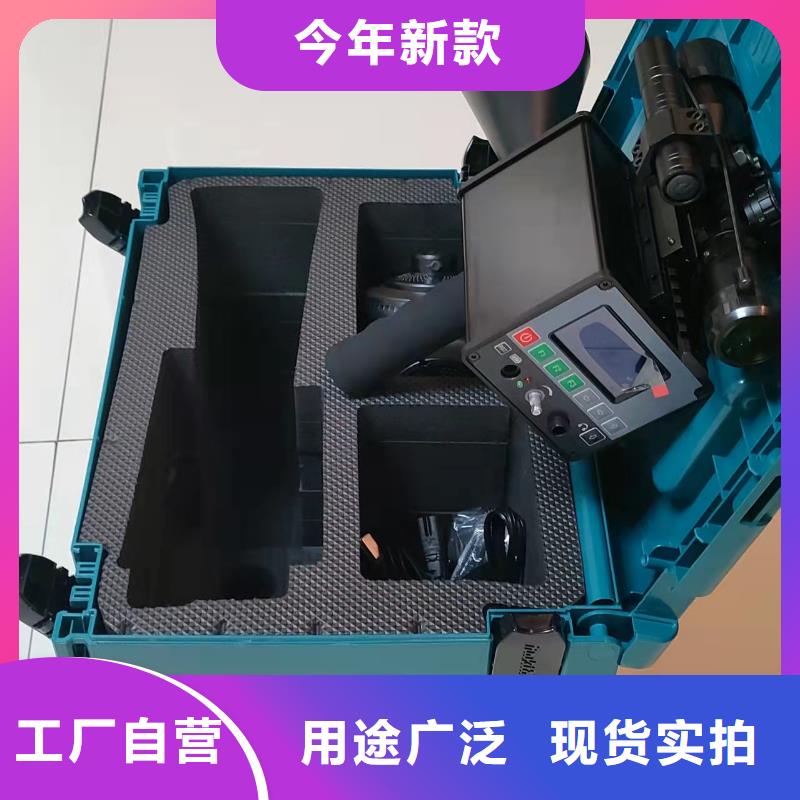

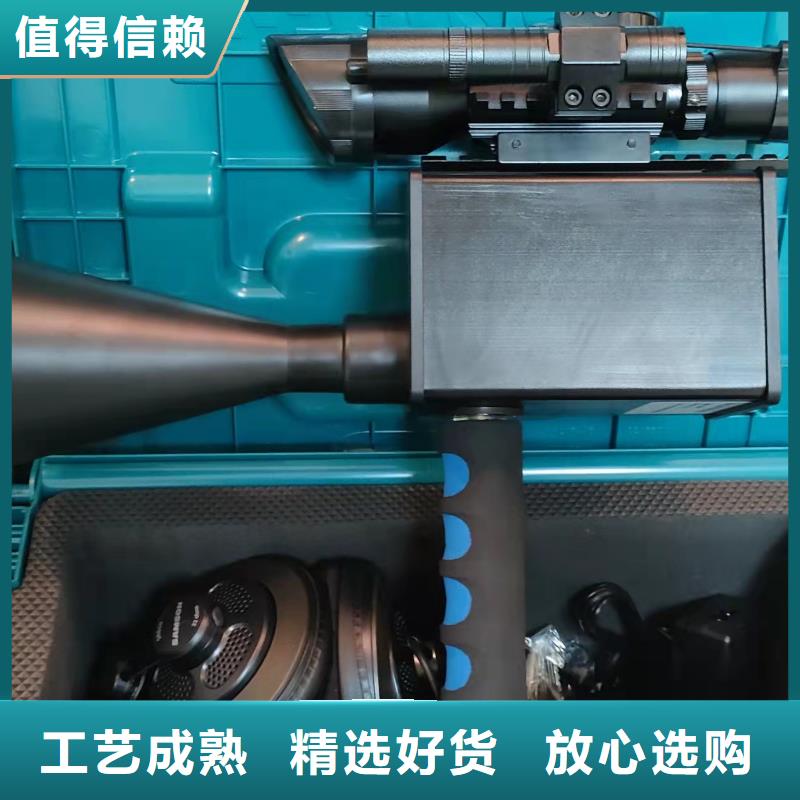

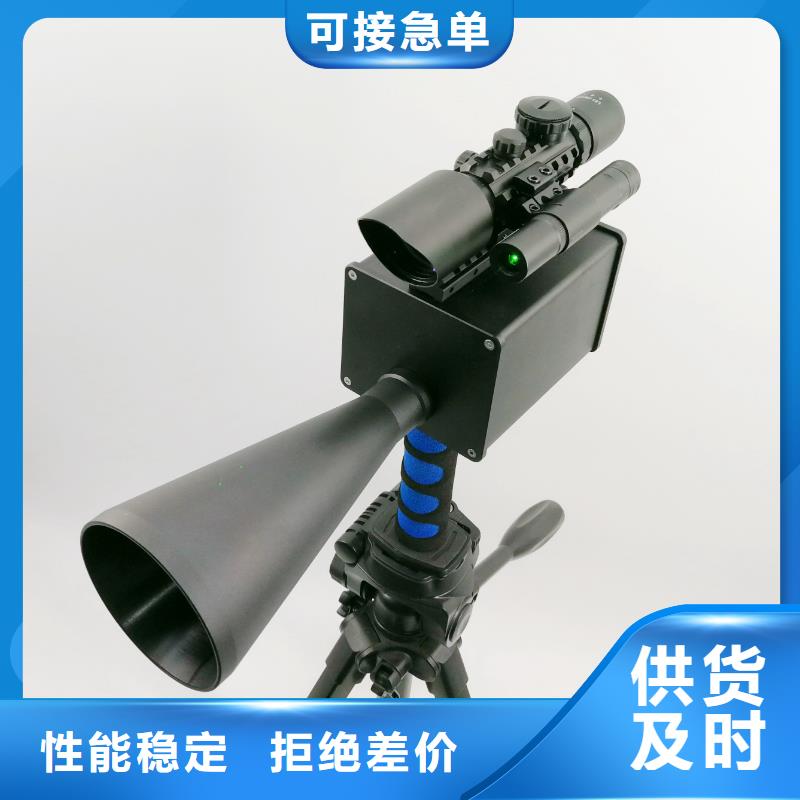

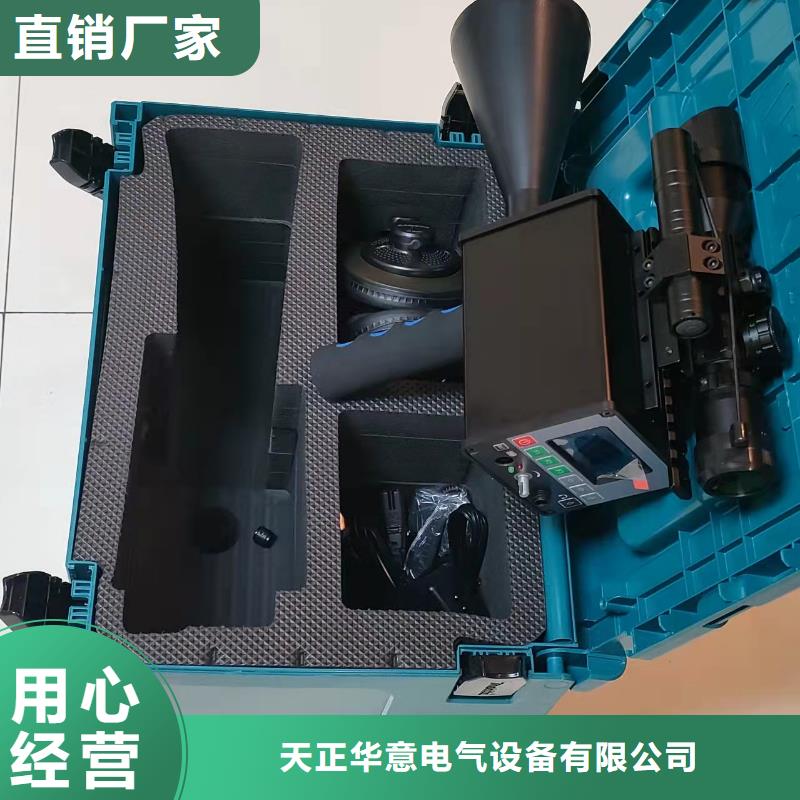

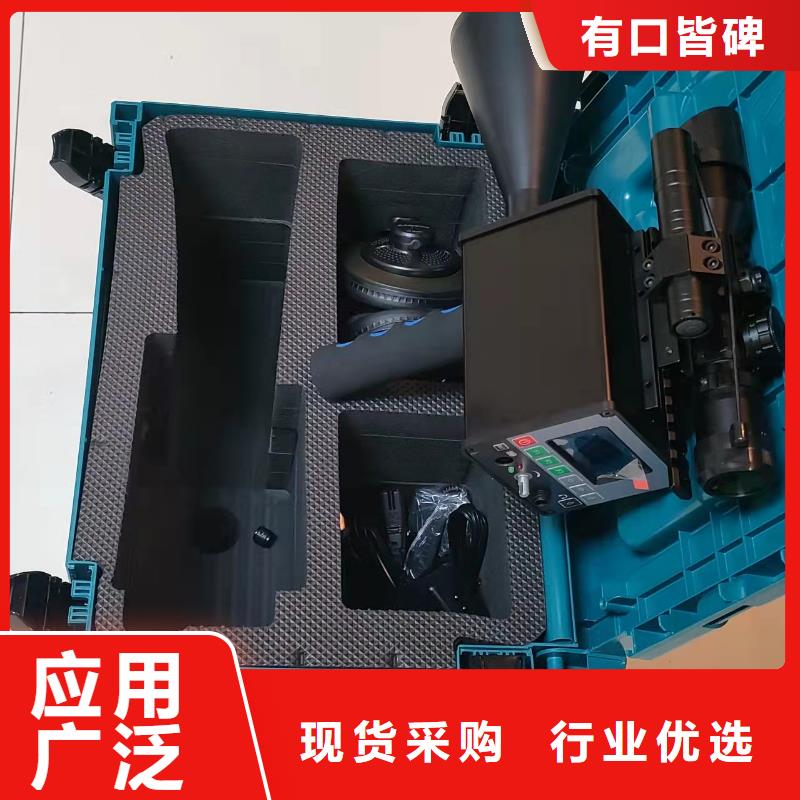

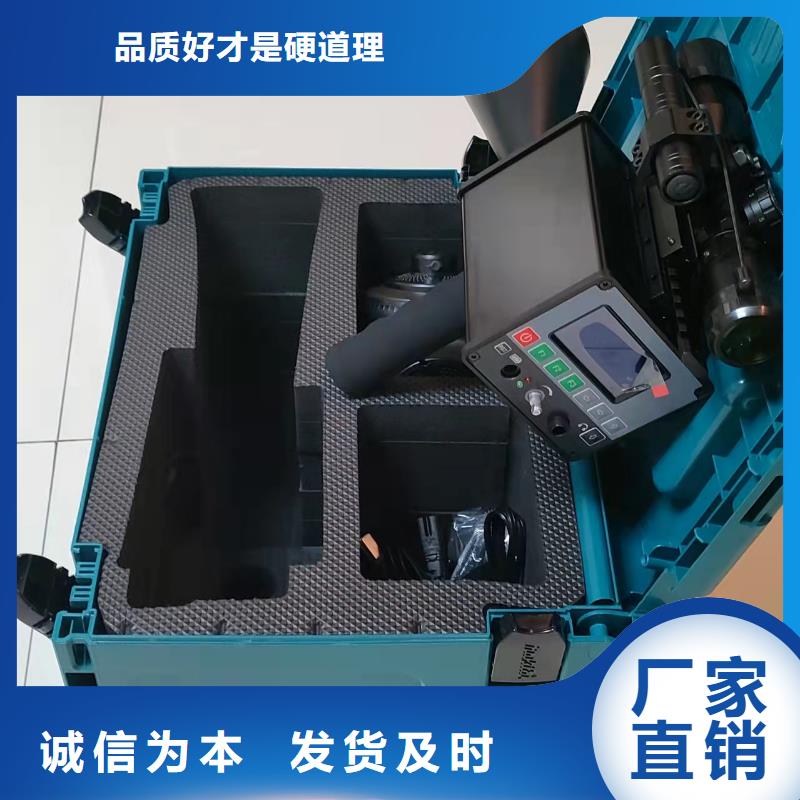

手持式超声波局部放电检测仪近几年,随着国民经济的发展，停电越来越难,随着状态检修的推广,带电测试越来越重要,已成为电网运行的重要保障手段。运行中的电力设备局部放电的监测是状态检修的重要组成部分。电力设备局部放电发生时，产生声光电热磁等物理现象。其中声为超声波，超声波是20kHz以上的声波，人耳听不到，它以声源为中心，以球面波的形式向周围传播。超声波为机械波，不受电磁环境的影响。用接收超声波信号来判断局放存在及定位的方法，红外摄像仪、紫外摄像仪更易优先发现局放故障，因为局放发生时往往先有振动产生超声后才有热光磁等物理信号。我公司集中科研力量，在广采众长，降低用户购买成本的原则指导下，研发出了手持式超声波局部放电巡线仪装置，填补了国内空白，适合在我国电力、铁路、石化行业推广，是状态检修的好帮手。二、功能及特点1、功能（1）本产品新增温湿度显示、GPS定位功能。（2）本产品有车载巡线功能，巡线速度为30迈左右 。（3）对运行变压器、GIS等高压一次设备不接触扫描，发现并定位外部放电；（4）对变压站开放（露天）设备带电扫描，发现并定位各种放电（电晕、电弧、闪络、爬电、断线、拉弧等）；（5）对运行中的高压开关柜扫描，发现并定位局部放电、螺丝松动等故障；（6）发现并定位铁塔上的绝缘子放电，露天电缆头的爬电，地下电缆的局部放电；（7）在电力系统的交接及性试验中，主变及GIS的局放试验中，用该装置配合局放仪使用，如有局部放电，可区分是内部放电还是外部放电，如是外部放电，可定位具体的放电点；（8）大型油渍式变压器及GIS等生产厂家的出厂试验中，该装置在局放试验中配合局放仪使用，如有放电，在局放仪的屏幕上不能看出是内部放电还是外部放电，用手持式巡线仪进行扫描。可很快发现并定位外部放电，如无外部放电则判断为内部放电。对干式变压器的出厂局放试验，用该装置配合局放试验仪使用，能很快区分是内部放电还是外部放电。另外对带电运行的干式变压器进行扫描，无论是内部放电还是外部放电，都能准而快地发现并定位；（9）大型机械设备轴承，因润滑不良产生的机械故障，用该装置可检测并定位；（10）高压密封气体液体的泄漏检测；

手持式超声波局部放电检测仪2.2.软件操作说明用户可以根据自己的需求，利用系统软件，为每次试验建立试验档案，填写检测说明信息，保存检测数据，以便将检测数据与检测信息对应起来。 在桌面有SCJF-V4.0.EXE快捷方式，双击，根据操作指示进入测量界面。当软件次启动时，系统会出现“试验设置”对话框，提醒用户填写试验信息，同时可以对试验列表进行查看和删除某个试验，当单击试验列表中某个试验时，试验信息区将显示对应试验信息。如果你点击取消按钮，不建立自己的试验档案，系统软件也可以快速建立默认数据库quik_test.db3，保证完成试验数据的存储。软件会在硬盘D:TESTV4.X\test中建立存储目录以保存数据，例如：试验名称为： TEST1则检测数据存储路径为：D:TESTV4.0\test\test1所有的检测原始数据都以二进制方式保存以节省存储空间，所有的记录数据都存储在SQLite数据库中，以备生成报告使用。利用本系统进行检测检测数据都存储在硬盘中，也可以导出到PC机进行备份。历史数据可以被加载入系统进行追踪分析。试验设置对话框：图2.2-1试验设置对话框当上述参数均设置完毕后，点击开始试验进行试验。
