沉降板通常是为了监测土体或结构物的沉降而设计的，它们的形状和尺寸可能会根据不同的应用场景和设计要求而有所不同。以下是一些常见的沉降板形状： 矩形沉降板：这是常见的沉降板形状，通常由一块矩形钢底板组成，上面可以焊接金属测杆和保护套管。矩形沉降板适用于多种测量环境，尤其是道路、同城铁路和建筑物的沉降监测。 圆形沉降板：圆形沉降板通常由圆形钢底板和测杆组成，适用于需要较小占地面积或特定测量位置的情况。 方形沉降板：方形沉降板与矩形沉降板类似，但底板是方形的，适用于某些特定的工程测量需求。 三角形沉降板：这种形状的沉降板可能用于特定的测量技术或特殊的工程应用，如三角测量法。 特殊形状沉降板：根据工程设计的特殊要求，可能需要定制特殊形状的沉降板，如异形沉降板或带有多个测杆的复合沉降板。

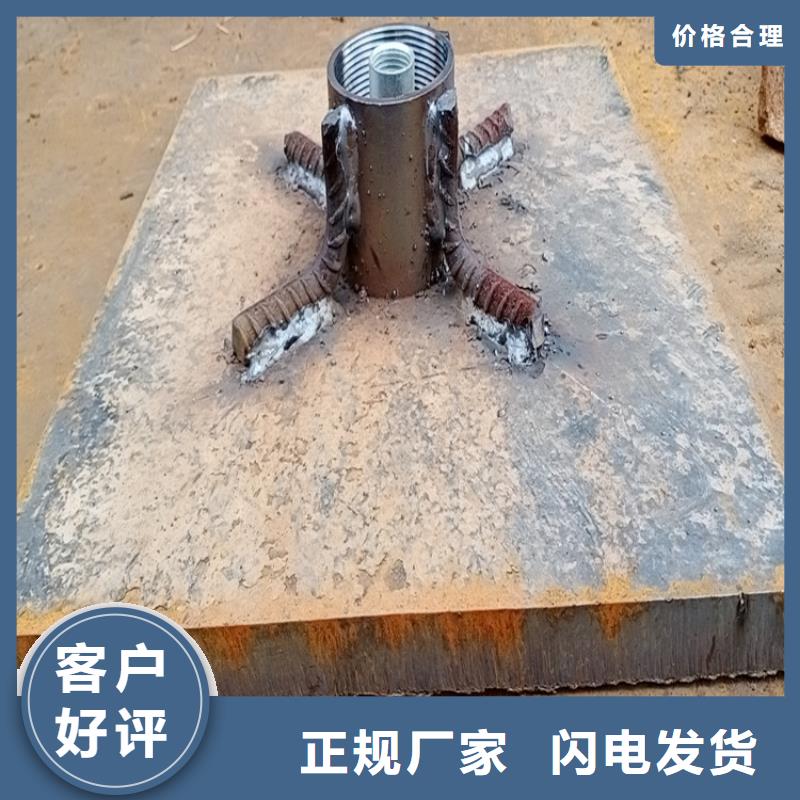

沉降板观测杆是用于监测建筑物或结构物地基沉降的设备，它通常由钢底板、附近金属测杆和保护套管组成。具体标准如下： 制作标准： 钢底板尺寸通常为8毫米×500毫米×500毫米。 金属测杆为钢管，直径一般为4厘米，每节长度为50厘米。 保护套管为具有一定强度的硬塑料管，内径应能套住测杆，并允许标尺进入套管内。 测杆与钢底板通过螺纹接口连接，而套管盖与套管也通过螺纹接口对接，确保连接的稳定性。 埋设标准： 在填筑路堤前，在监理工程师抽检合格的填前压实层上安装沉降板。 每隔100米设置一个断面，每个断面内两侧路肩内缘和路中心线各设置一块沉降板。 沉降板从距桥台台背10米处开始放置。 随着填土的增高，测杆和套管需要相应接高，确保测杆顶端略高于套管上口，便于观测时水准尺能直接置于测杆顶端。 套管上口应加盖，防止填料落入管内影响测杆下沉的自由度。 盖顶高出碾压面高度不宜大于50厘米，以避免沉降板接长后易损坏或影响观测精度。 观测标准： 使用s1、附近s3型水准仪进行观测，确保测量精度小于1毫米。 观测应采用二级中等精度的几何水准测量高程。 对于重要建筑物，在施工阶段应根据施工进度及时进行沉降观测，并根据地基与加荷情况确定观测次数。 在建筑物使用阶段，观测次数应根据地基土类型和沉降速度大小而定，一般 年观测3-4次，第二年2-3次，第三年后每年一次，直至稳定。
