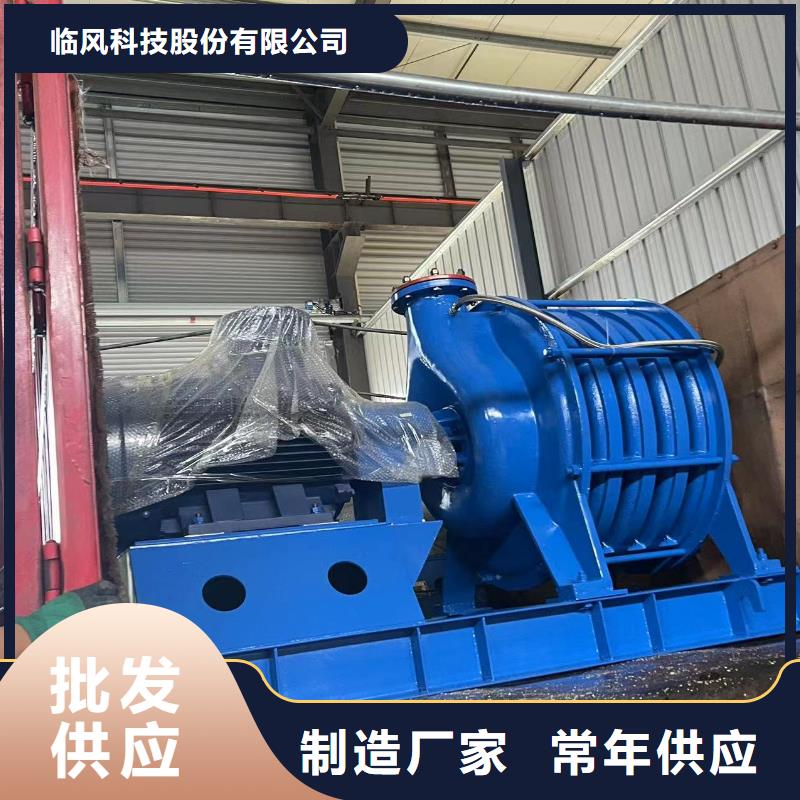

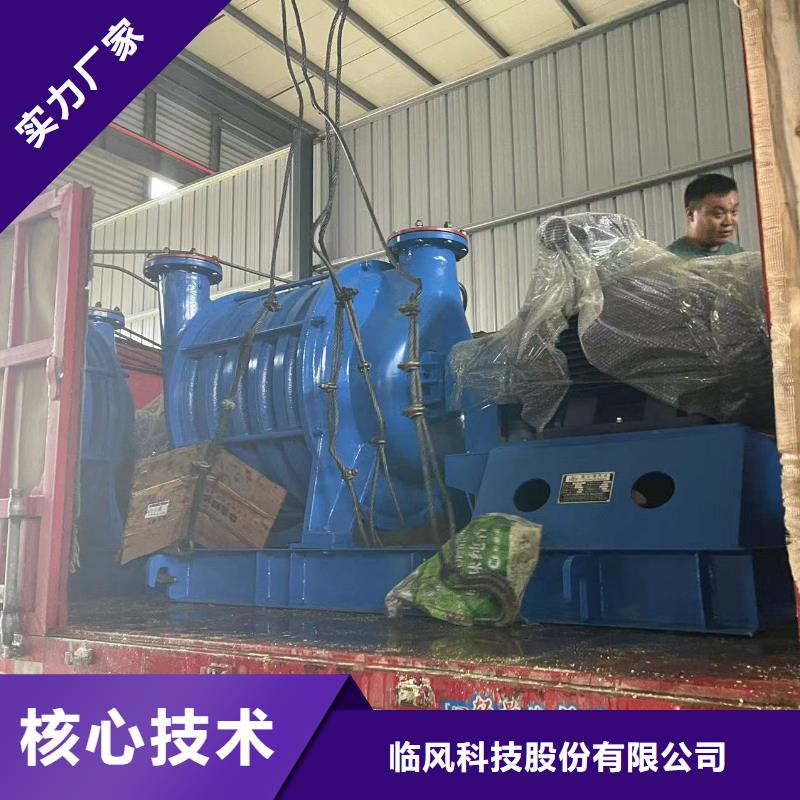

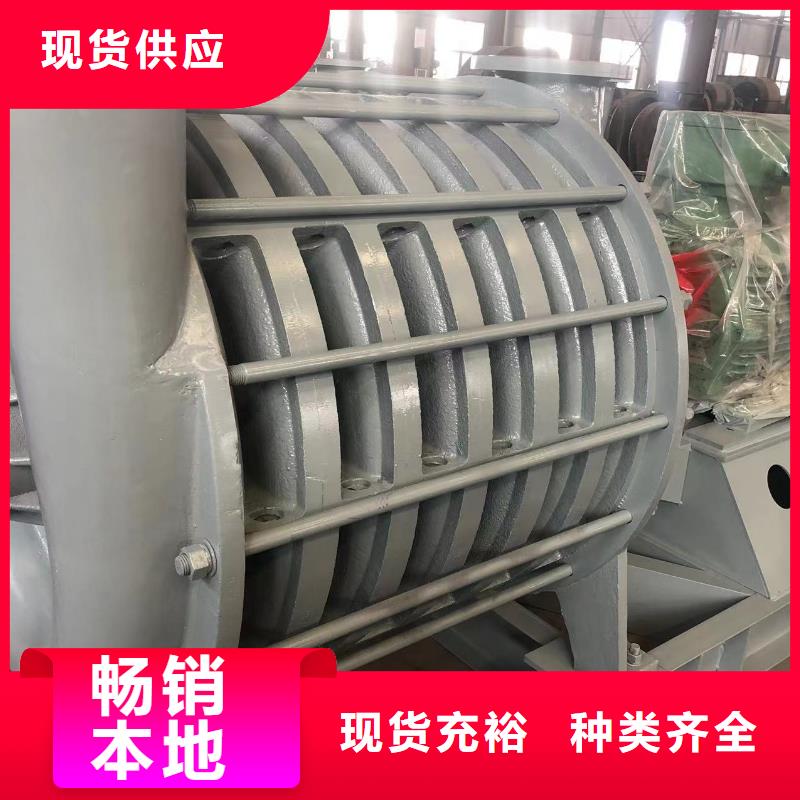

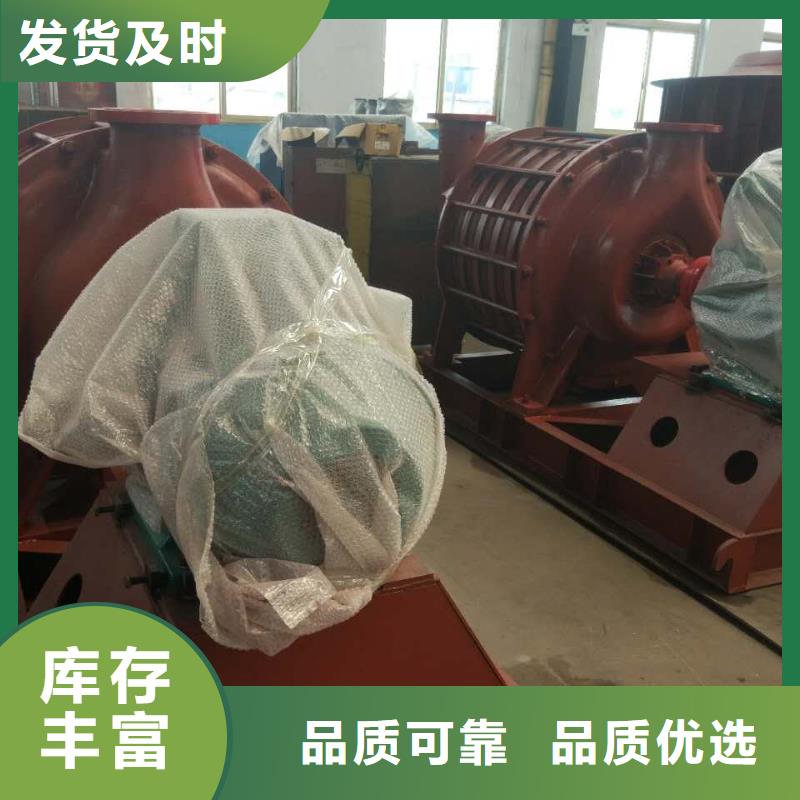

山东临风科技股份有限公司 孙成利 18354996888 （1）特点及用途 成套型D系列多级离心鼓风机可用于输送空气、煤气及化工气体，个有噪声低、振动小、效率高、运行平稳，安装、维护保养方便，露天环境下使用等特点。常用于高炉鼓风，电厂及炼油厂脱硫鼓风，选煤跳汰机配套，高炉、焦炉煤气、加压输送，及污水处理的鼓风曝气，化工气体的回收、加压输送等。在同行业中我厂产品具有用户选型范围广，配套齐全的独特特点。 ?? （2）型号 D——单吸入风机进口 XXX——标准状态下进口容积流量（m3/min） X——叶轮级数 X——设计序号 XX——出口 压力（kg/cm2） ??? 例：D300-31-1.5释义为： 次设计的进气为单吸入3级离心式鼓风机，在温度20℃， 压力101.325kPa，相对湿度50％的进气状态下流量为300m3/min，出口 压力为1.5kg/km2（表压为49kPa） ?? （3）技术规范??? 我厂可根据用户或设计院要求在下述范围内设计制造各种离心式鼓风机。 进口容积流量：15～500m3/min 出口风压：10-100kPa 环境湿度：-35～40℃ 相对湿度：20％～90％ 连续运转：＞1年 噪声：≤85dB(A) ?? （4）成套供货范围 1）、主机部分：鼓风机主机，主机与电动机联合公共底座，主机与电动机直联联轴器。 2）、附件部件：弯管，消声器，过滤器，一般用途丝网型过滤器，特殊用途（微孔曝气等）低、中高级过滤器。 3）、配套部分：电动机（一般型、户外型、防爆型），风机进口碟阀（手动型、机动型），电动机控制起动柜，挠性接头。????????????????????????

风机的安装 安装风机时，一定要确保风机安装的质量，使风机安装符合设计要求和机械安装要求，以保证风机运行后达到设计选用的目的。 节 通风机安装前的准备工作 为了保证风机安装工作的顺利进行，保证安装质量，必须做好以下几点安装前的准备工作； 1．熟悉设计图纸、资料、说明书等设计文件。其中包括：熟悉通风机本体的安装图纸，掌握通风机的结构特征：熟悉通风工作的通风系统图纸，了解通风机在系统中的作用及工作状况：熟悉通风基础验收资料，掌握设备基础的施工情况。 2． 对通风进行设备检查。 1)按设计图纸查对通风机的规格、型式、叶轮的旋转方向，地脚螺栓孔中心距、进排风口法兰孔径和方位及中心距，轴的中心标高等是否符合设计要求。 2)按装箱单清点风机的附件、配件、零件的规格、数量。 3．对检查出来的各种问题，包括设计问题、设备问题、施工问题，应立即提交有关部门进行解决，否则不能进行安装。 4．检查清点完的设备，应由专人负责保管，小型零配件用原箱钉好保管，风机、电动机应设防雨棚，设备底部铺设垫木，严防设备露天放置，或沉陷大泥水中。 第二节 通风机基础的施工与验收 风机可以在墙上、柱上、地面上安装。而在地面上安装时，必须设计合适的风机基础。 一、基础的作用 1． 根据通风系统的要求，将通风机牢固地固定在一定位置的基础上。 2． 风机的基础属于动力载荷基础。这类基础不仅承受通风机的全部重量的静力载荷，而且还受到通风机转动中不平衡的惯性力所引起的动力载荷，并将全部载荷均匀地传布到基础周围的土壤中。 3． 吸收和隔离因动力作用所产生的振动，防止发生共振现象。 根据上述作用，必须要求基础有足够的强度、刚度和稳定性；能耐腐蚀，不发生下沉、偏斜和倾复；能吸收和隔离共振，同时，又要注意节省材料及费用。 二、基础的施工 通风机基础一般用高于110号混凝土浇灌。从混凝土浇灌完毕到通风机安装，一般不应少于7～14天。施工完毕的基础，为了避免基础因设备工作时的振动而发生下沉，应对基础进行加压试验，加压的重量为设备重量的1．5倍，时间为3～5天。设备安装到基础上后，一般至少应该经过15～30天的时间，才能开动设备进行工作。如果设备需要提前工作，浇灌基础时，应采取必要的措施。 通风机的基础，一般应高出地面100～200毫米，以利于安装，检修和通风机室外地坪清洗。 三、风机地脚螺栓的预埋 风机的地脚螺栓一般都是随机配带的。在施工通风机基础时，应根据配带的地脚螺栓规格在基础上预埋。预埋的方法有直接预埋法、预留螺栓孔法和预埋埋设法三种。对于中、小型通风机，以预埋埋设件法为宜①，就是在通风机基础施工时，在地脚螺栓位置预埋钢板，待通风机安装时，再在钢板上焊接地脚螺栓。 此项目离心风机地脚螺栓采用预留螺栓孔法 此法也称二次浇灌法。即在浇灌基础时，在通风机地脚螺栓位置处理留出预留孔，孔口一般为100X100毫米，深度由螺栓长度决定。待通风机安装时，先装入地脚螺栓，再二次用混凝土浇灌(图3—4)。此法的优点是便于安装时，对地脚螺栓作少量调整 离心鼓风机
