2窗型特点

2.1侧开型电动采光排烟天窗是窗扇长度为6000mm上悬窗。

2.2侧开型电动排烟天窗适用于需要经常开启通风的建筑，其 的开启角度为60度。

2.3窗框由方钢管构成，窗扇为铝合金窗。

说明

1. 侧开型电动采光排烟天窗适用于工业厂房的纵向天窗，是配合6米开间的钢天窗架使用的窗型；

2. 天窗长度与钢天窗架长度一致，以6M为单元，洞口高度有1200、1500、1800、2400和3000mm五种

3. 侧开型电动排烟天窗适用于需要经常开启通风的建筑，其 的开启角度为60度。

4. 外形美观，视觉性强，采光性能好，安装施工方便，制作简单，适用于一些中等的工业与公共建筑

电动采光排烟天窗采光材料可选择聚碳酸酯采光板、玻璃纤维聚酯采光板等。再选用材光材料时注明采光材料

1.适用范围

1.1避风型电动采光排烟天窗适用于任何天气情况下都需要通风为辅的建筑。

1.2避风型电动采光排烟天窗窗体上面与安装面成30°角,夏季有利于排水，冬季不积雪。

1.3天窗外设挡风板，任何天气情况都可避免出现飘雨、飘雪现象。

2.窗型特点

2.1避风型电动采光排烟天窗为单体式，天窗截面造型为三角型。

2.2天窗开启扇为上悬窗。

2.3避风型电动采光排烟天窗附有成品避风罩，避风罩由钢质架和彩色钢板构成，固定在天窗基座上。

2.4避风罩将天窗四周围起来，以达到避风效果。避风罩上下均为开口结构，以保证天窗的通要求。具体结构见节点详图。

一.适用范围

      适用于工业厂房及民用建筑，如电力、冶金、钢铁、化工、造船、机械等工业厂房及大型公共场所，不适用于腐蚀性的建筑。适用于屋面坡度为2%-10%的屋面适用于基本风压≤0.7Kpa的地区。

二.产品制作标准及依据：

   《建筑结构荷载规范》 …………………………………………………GB50009—2001

   《钢结构设计规范》   …………………………………………………GB50017—2003

   《屋面工程技术质量验收规范》 …………………………………….GB50345—2004

   《建筑工程施工质量验收统一标准》 …………………………….…GB50300—2001

   《钢结构工程施工质量验收规范》 ……………………………….….GB50009—2001

   《冷弯薄壁型钢结构技术规范》 ………………………………………GB50018—2002

   《建筑抗震设计规范》 ……………………………………………………GB50011—2001

   《建筑钢结构焊接技术规范》 …………………………………….……JGJ81--2002

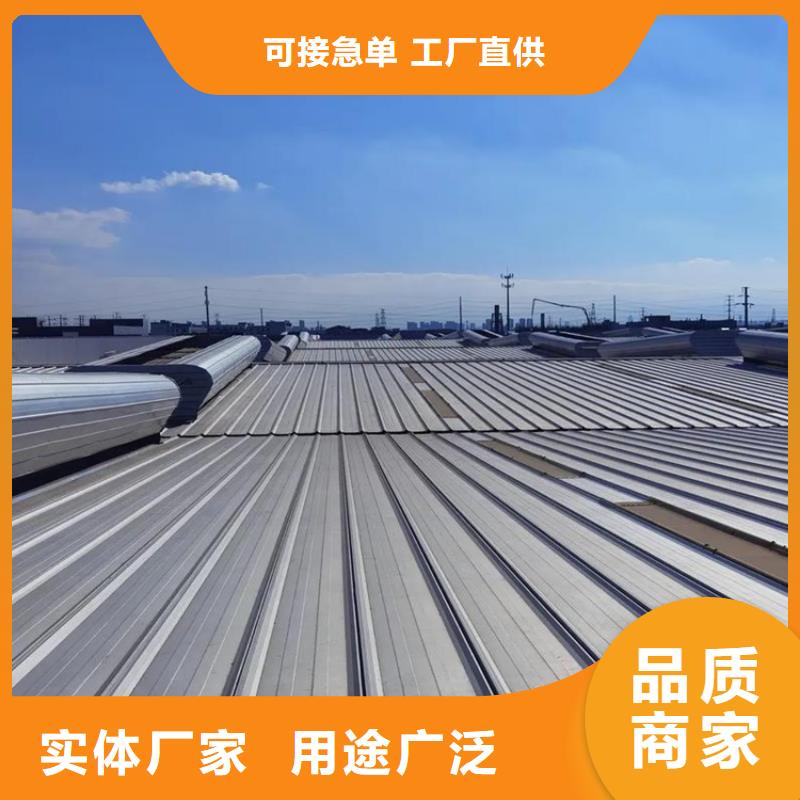

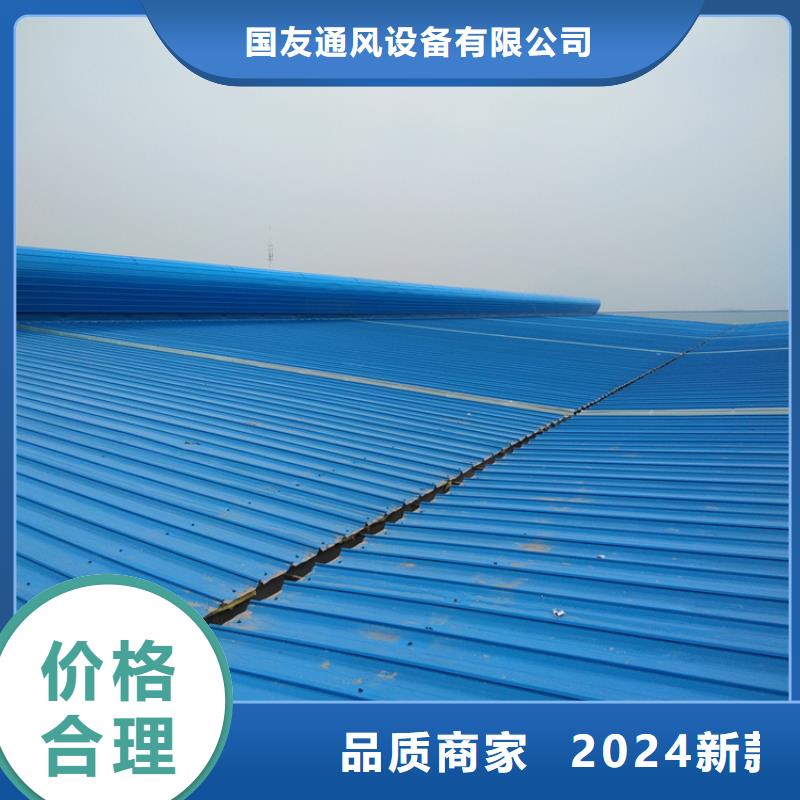

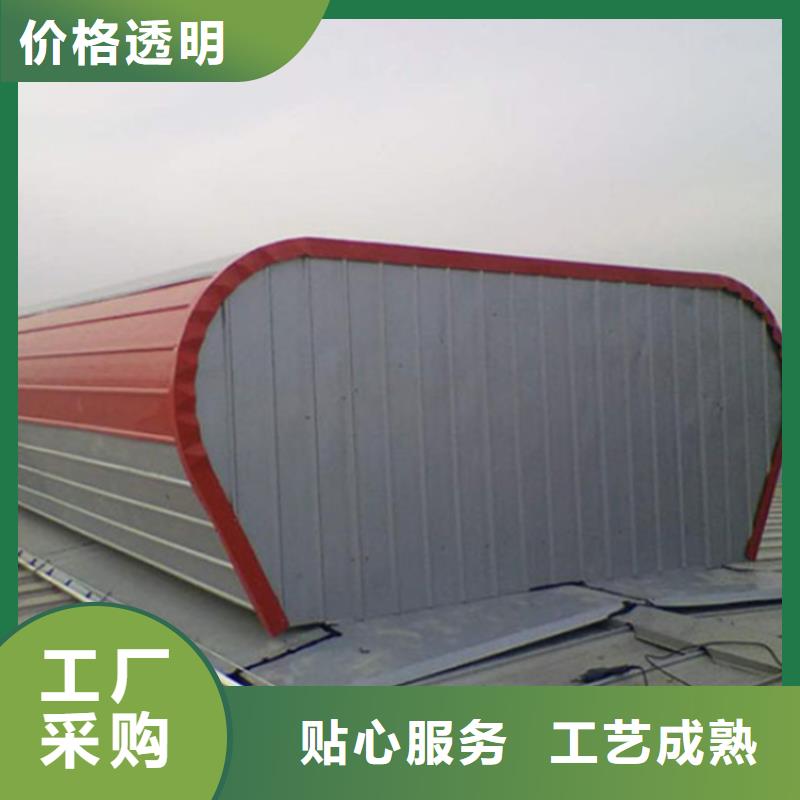

屋脊通风天窗是安装于厂房屋脊部位的自然通风设施，规格相对较大，喉口通常都在2M以上，较大型的屋脊通风天窗喉口甚至达到9-12M，因而屋脊通风天窗安装起来施工难度相对较大，并且屋脊通风天窗通常是由通风天窗厂家来安装的。

在施工过程当中有一些地方需要与屋面建筑施工单位做好配合，这样才能保证天窗工程的施工顺利以及天窗使用效果。下面，屋脊通风天窗安装过程中需要与建筑施工单位配合的注意事项。

1、屋脊通风天窗因本身尺寸较大，自重也比较大，因此基础必须要牢固，也就是我们所说的通风天窗基座要做好。一是基座要保障承重；二是要设计与安装的规范。通风天窗基座多数由屋面建筑施工单位安装，而通风天窗则是用螺栓或焊接的方式与基座连接，因此通风天窗厂家与屋面施工单位要充分的沟通，基座与天窗的规格高度契合，以便于通风天窗的安装。

2、原材料的吊装、存放及施工过程的屋面保护。在通风我们通风在文明施工及成品保护防卫尤为注意，具体表现在材料分类规范摆放，施工时铺设防护毯等，并与屋面施工单位密切配合。

3、柔性屋面的建筑，屋面建筑施工方要与通风天窗厂家进行好沟通，柔性卷材边要高于通风天窗基座上沿，这样才能便于通风天窗安装时的防水处理。

4、屋脊通风天窗端头部位防水的处理，要做好端头部位的密封，尤其是通风天窗与屋脊盖瓦的防水处理到平整规范，避免雨天雨水横向渗漏，通风天窗厂家与屋面施工单位发生责任不清的问题。
