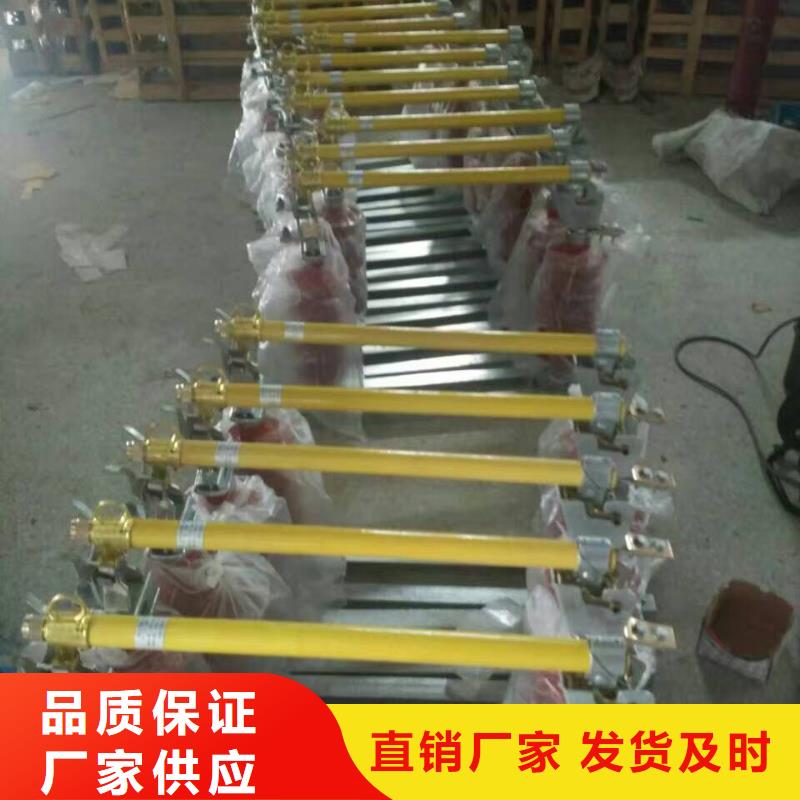

跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器。它装置在配电变压器高压侧或配电线支干线路上，用作变压器和线路的短路、过载保护及分、合负荷电流。跌落式熔断器由绝缘支架和熔丝管二部分组成，静触头安装在绝缘支架两端，动触头安装在熔丝管两端丝管由层的消弧管和外层的环氧玻璃管组成。 　　拉负荷跌落式熔断器增加弹性辅助触头及灭弧罩，用以分、合负荷电流。跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流使熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解出大量的气体，使管内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭。 　　熔丝熔断后，下部动触头失去拉力而下翻，锁紧机构释放熔丝管，熔丝管跌落，形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静助触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。 　　当电力系统发生故障时，故障电流使熔丝迅速熔断，在熔丝管内产生电弧，熔丝管内衬的钢纸管和套在熔管上的内消弧管在电弧作用下产生大量气体，使熔丝管内形成足够压力，并沿熔丝管道形成强烈纵吹，使电弧迅速拉长，在电流过零时，由于强烈去游离作用而熄灭。 　　

由于采用逐级排气，熔管内加装新型灭弧材料小管，合理解决了开断大小电流的矛盾、扩大了下限开断电流范围。瓷件与上、下静触头、安装板均采用机械卡装，与水泥浇装比较，具有更高的机要强度，不会发生瓷件胶装处断裂及松动现象。 　概述：跌落式熔断器是配电线路分支线和配电变压器常见的一种短路保护开关。它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。安装在配电线路分支上，可缩小停电范围。 　　因其有一个明显的断开点，具有了隔离开关的功能，给检修线路和设备创造了一个作业环境，增加了检修人员的性。带拉负荷的跌落式熔断器，还配有弹性辅助触头和灭弧罩，用以分合额定负荷电流。用途及执行标准：本产品使用于10～35kV配电线路分支线和配电变压器一次侧，用于过载和短路保护，分合额定负荷电流。 本产品型号按JB/T《交流高压熔断器型号编制办法》的规定进行编制，产品参数按GB15166.3-1994《交流高压熔断器喷射式熔断器》标准执行。对该标准中未明确定义的重要参数及配置方式，按JB/DQ《10-35kV户外交流高压跌落式熔断器暂行技术条件》的要求修正执行。
